方案簡介

我國是個橋梁大國，據交通部和鐵路局最新數據顯示，我國橋梁已經超80萬座。橋梁健康監測的基本內涵即是通過對橋梁結構狀況的監控與評估，為橋梁在特殊氣候、交通條件下或橋梁運營狀況異常嚴重時發出預警信號，為橋梁的維護維修和管理決策提供依據與指導。然而，橋梁結構健康監測不僅是為了結構狀態監控和評估，其信息反饋于結構設計的更深遠的意義在于，結構設計方法與相應的規范標準等可能得到改進。橋梁健康監測為橋梁工程中的未知問題和超大跨度橋梁的研究提供了新的契機。橋梁因其建設的復雜性和特殊環境，使其必須要進行健康監測，橋梁在線監測可以給業主提供實時動態數據分析，保障了橋梁運行，為后續橋梁維護提供了數據基礎。

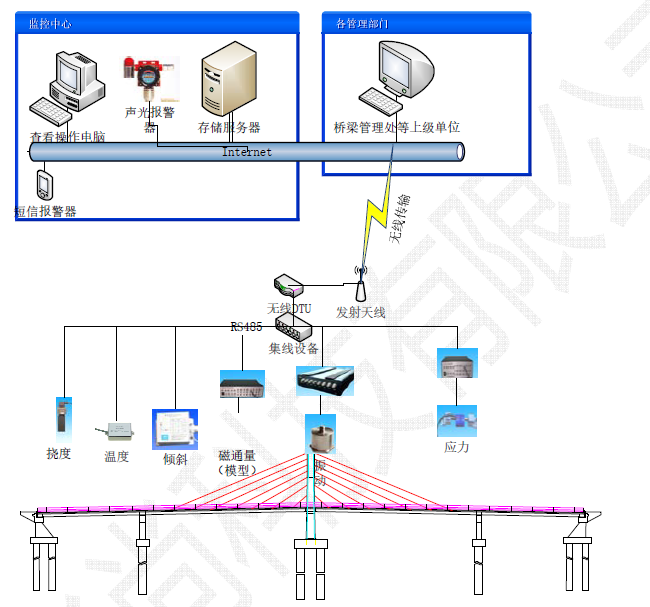

方案架構

系統分為現場自動監測報警和分析發布兩大部分，其中自動監測報警部分由各測量子系統、數據處理子系統、數據通訊子系統、監控報警子系統組成，分析發布部分由數據分析發布與信息共享系統組成:

系統組成及功能

主要監測內容

序號	監測項目	監測內容	傳感器
1	風速、風向監測	橋面風速、風向監測	風速風向儀
2	溫濕度監測	橋面監測點附近溫濕度監測	溫濕度傳感器
3	位移監測	高塔柱傾斜沉降、橋梁擾度、橋梁結構位移監測	GNSS終端
4	應力應變監測	橋梁結構表面靜態和動態應力應變監測	應力計
5	索力監測	拉鎖、吊桿預應力等索力監測	錨索計
6	振動監測	通過加速度來獲取被測結構的振動頻率、阻尼及振型等相關信息	加速度計
7	傾斜監測	用于測試橋墩的傾斜	測斜儀
8	裂縫監測	結構表面裂縫或者接縫開合度監測	裂縫計
9	視頻監測	采集橋面車流量和水面船只通行情況	視頻攝像機
